直線ジョイントカバー

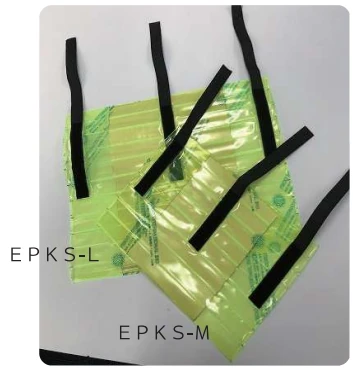

直線ジョイントカバー 直線ジョイントカバー（図2）

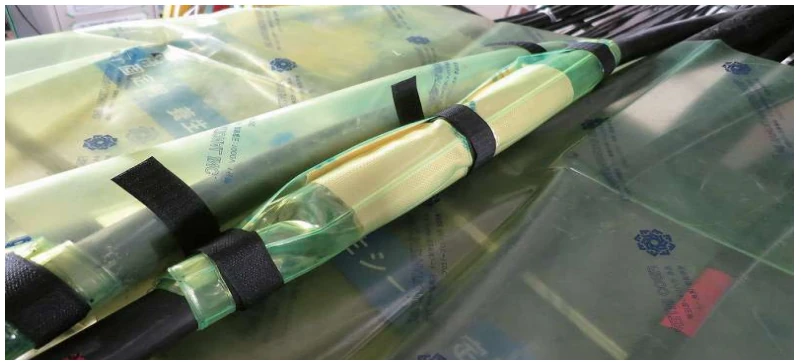

直線での仮接続時の作業効率を大幅に改善

従来は絶縁シートやクロスを巻いて結束していましたが、 直線ジョイントカバーで巻きと固定が一体化し、 作業が簡単になります。

使用し易さを考えた工夫

マジックテープ3点留めで安定固定。 締め付けやすさを考慮した構造で、 再利用可能。巻きやすいよう折れ線付き。

ケブラー※1®（アラミド繊維）とポリウレタンの併用

ポリウレタン二重構造に加え、端子部にアラミド繊維を使用した 三重構造で、衝突時の衝撃を吸収します。

※1パラ系のアラミド繊維であるKevlar®は米国デュポン社の 登録商標です。

キズの発見が容易で始業点検らくらく

衝撃時にポリウレタン表面にキズが入り、始業点検で異常を 発見しやすく、安全確保に効果的です。

【使用上の注意点】

マジックテープの粘着力が劣化したら、ご使用をお控えください。

留め具合によりカバーがずれる場合がございますので、確実に固定してください。

試験電圧：試験電圧交流1000V 1分間(低圧用)

品名/品番直線ジョイントカバー M (S0602F) 直線ジョイントカバー L (S0603F)
素材(インナー)樹脂引きケブラー(R)帆布 一重 (アウター)ポリウレタンシート 二重
最大長ＥＰＫＳ－Ｍ：３５０ｍｍ±５ｍｍ ＥＰＫＳ－Ｌ：４５０ｍｍ±５ｍｍ
最大幅ＥＰＫＳ－Ｍ：２５０ｍｍ±５ｍｍ ＥＰＫＳ－Ｌ：３５０ｍｍ±５ｍｍ
最大厚約2mm（マジックテープ部分）
サイズＥＰＫＳ－Ｍ：３８～２００Ｄ形圧着端子 ＥＰＫＳ－Ｌ：２００～３２５Ｄ形圧着端子
色ピカイエロー、マジックテープ（黒）
耐電圧交流１０００Ｖ１分間（ただしアウターの製造ロット毎）
