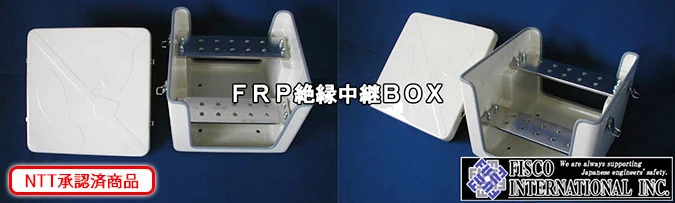

本製品FRP絶縁中継BOXは、NTT企業グループ様承認済み製品です。

FRP絶縁中継BOX用ケーブルホール防護カバー仕様変更のお知らせ

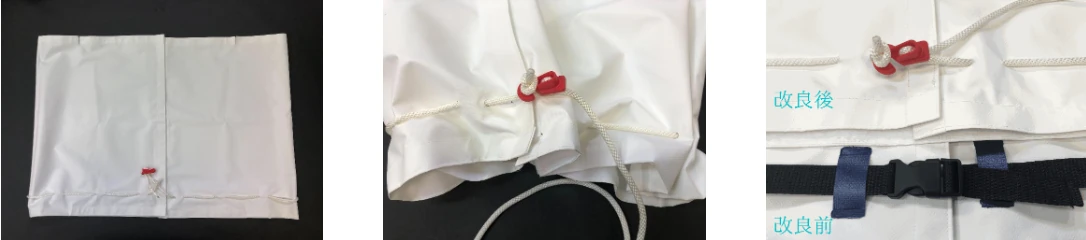

昨今の物流費用高騰及び原材料価格高騰の影響により、誠に不本意ながらケーブルホール防護カバーの仕様変更を致します。 ケーブル間の隙間を絞るバックルをロープ留めに仕様変更致します。

FRP絶縁中継BOXへの製造年月入り銘板取り付けのお知らせ

製造年月表示と銘板色により、製造時期を明確に識別できます。 保証期間やメンテナンス時期の確認に役立ち、 安全管理をサポートします。 銘板はオーバーレイ加工により透明樹脂で保護し、 耐脱落・耐摩耗・耐水・改ざん防止性能を備えています。 ※輸送時以外に発生した銘板のキズ・修復は有償対応となります。

製品特徴

使用用途

高い剛性

低圧直流・交流ケーブルの分岐・延長に最適な端子BOXです。 コンパクト電源装置の補助や電源分配に便利で、 天井裏・ケーブルラック・二重床内などの乾燥した場所で使用できます。 ケーブルホール保護カバーはオプションでご用意しています。 ※破損・紛失時は、BOXの製造年月をお知らせください。

FRPは硬質塩化ビニール・ABS・PP樹脂に比べ、高い剛性と優れた 耐変形性を備えています。高テンションの太径電線用端子箱に最適で、 強度は試験によりスチール製BOXと同等であることを確認しています。

絶縁・軽量で安全性向上

FRPの優れた絶縁性により、活線作業時の安全性を向上。 また、スチール製に比べ大幅な軽量化を実現し、 高所などでの設置作業の負担を軽減します。 ※通電ターミナル部（Cuバー等）の重量は除きます。

現場代理人・現場監督・工事長・代務者・職長・班長各位様へ

FRP絶縁中継BOXは、鉄製BOXに比べ活線作業時の安全性に優れています。 ただし、絶縁キャップやワッシャの取り付け不良は短絡・地絡事故の 原因となります。通電後の改修は危険なため、新設時に必ず取り付け状態を ご確認ください。

高作業性・難燃性

開口部を大きく設計し、優れた作業性と 作業時間の短縮を実現。また、自己消火性を備えた難燃素材を採用し、 万が一の火災時にも高い難燃性能を発揮します。

ロック付きパチン錠を「全ヶ所6.5mmΦ鍵穴付き」に仕様変更

FRP絶縁中継BOX ご注文に関する注意事項

通常、ご注文から約2週間でお届けします。 ※特注品・大量注文は納期をご相談させていただく場合があります。 ※品質向上のため、予告なく仕様を変更する場合があります。

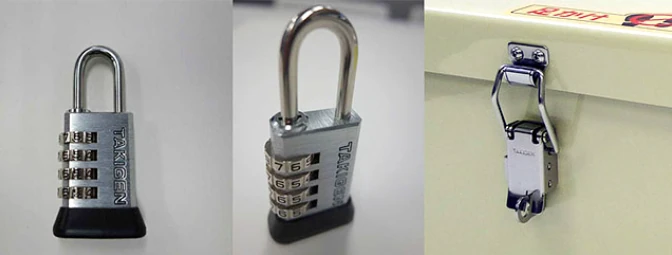

2012年12月以降出荷分より、FRP絶縁中継BOX（SSSモデルを除く）は、 部外者による不用意な開閉防止のため、6.5mmφ鍵穴付きロックへ仕様変更しました。 錠前はオプションで、可変式4段番号南京錠（2個1セット）をご用意しています。

S・Mサイズは、お客様のターミナル（中継端子板）や サーキットブレーカーの仕様に合わせ、中板付きタイプも選択できます。

本製品は防水仕様ではありません。 電気室・機械室・天井裏・OA室・二重床内など、乾燥した屋内で ご使用ください。 ※多湿環境では、内部の電極やターミナルが結露などにより腐食する 恐れがあります。

本製品は低圧回路専用です。 高圧・特別高圧・高周波を発生する電路には使用しないでください。

仕様変更した鍵穴付きロックパチン錠（写真右）は、φ6.5mmの鍵穴を採用。 市販のシリンダー錠前で施錠できます。

本製品は「電気用品取締法」における甲種・乙種電気用品には 該当せず、電路（Cu導帯）の支持材として位置付けられています。 受変電設備・発電設備の電路への直接使用はできません。 自家用電気設備へ設置する場合は、事前に電気主任技術者へご相談ください。

使用上の注意

中継ボックス　カタログダウンロード

FRP絶縁中継BOXの基本性能と破壊試験結果

製品の基本性能（発売初頭製品での公的試験結果の公表）

※本体から切り出した板の測定値の平均値

破壊試験結果から得られた製品耐荷重（静的荷重）

※実物を設置した時と同じ状態で、破壊に至るまでの試験を行ったデータから算出した数値

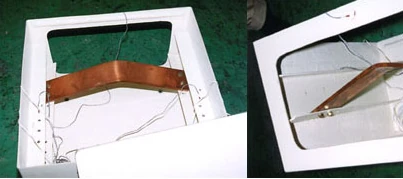

LサイズFRP中継BOXの強度試験では、Cu導帯が変形する過大な荷重下でもBOX本体は高い強度を維持し、 アンカーボルト取付部にもクラックは確認されませんでした。 NTTグループ企業様をはじめ、多くの通信事業者・通信建設会社様で採用されている実績ある製品です。 通電中の電路増設や電源設備更新時の予備端子・分岐用途など、重要設備におけるヒューマンエラー低減を サポートし、安全性向上に貢献します。

中継ボックスの仕様

弦	Φ5.5mm　SUS304
本体	C3604BD　サテンクローム仕上げ
全高	78.5mm（開錠時+3mm）
全幅	48mm
全厚	16ｍｍ
